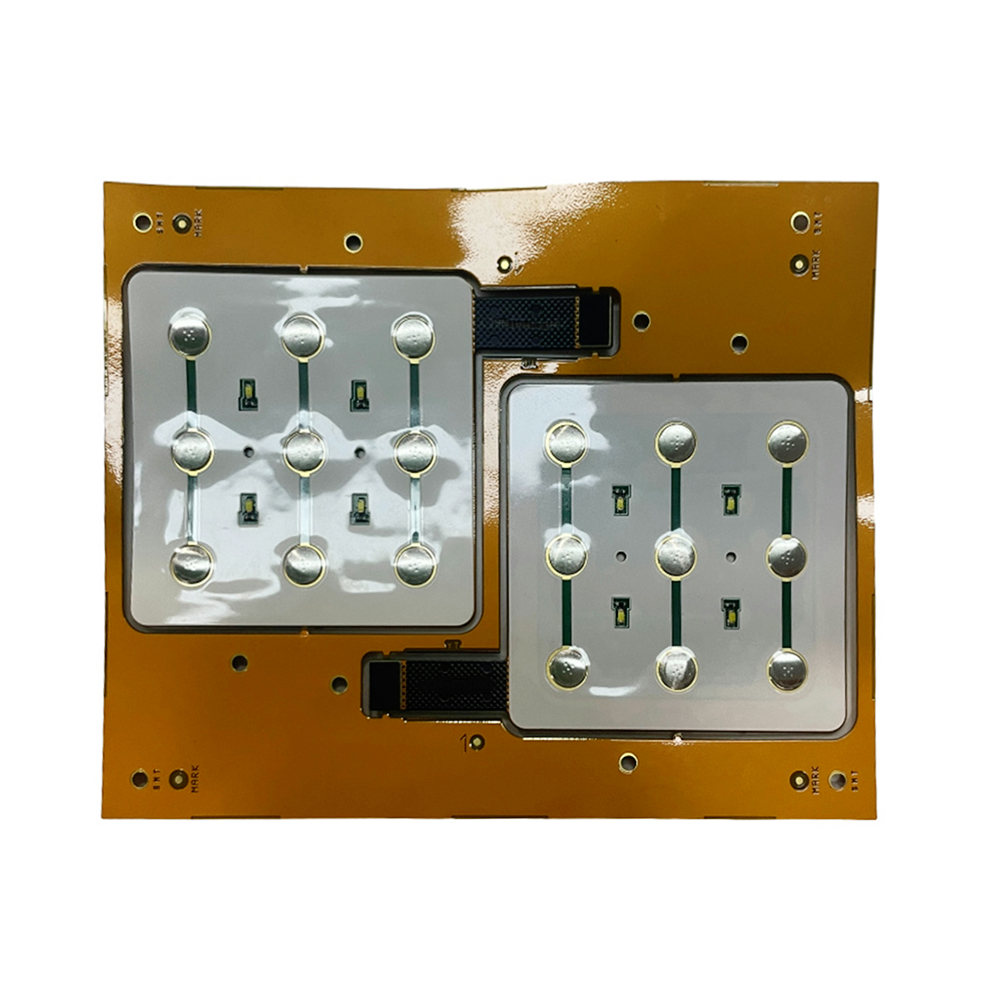

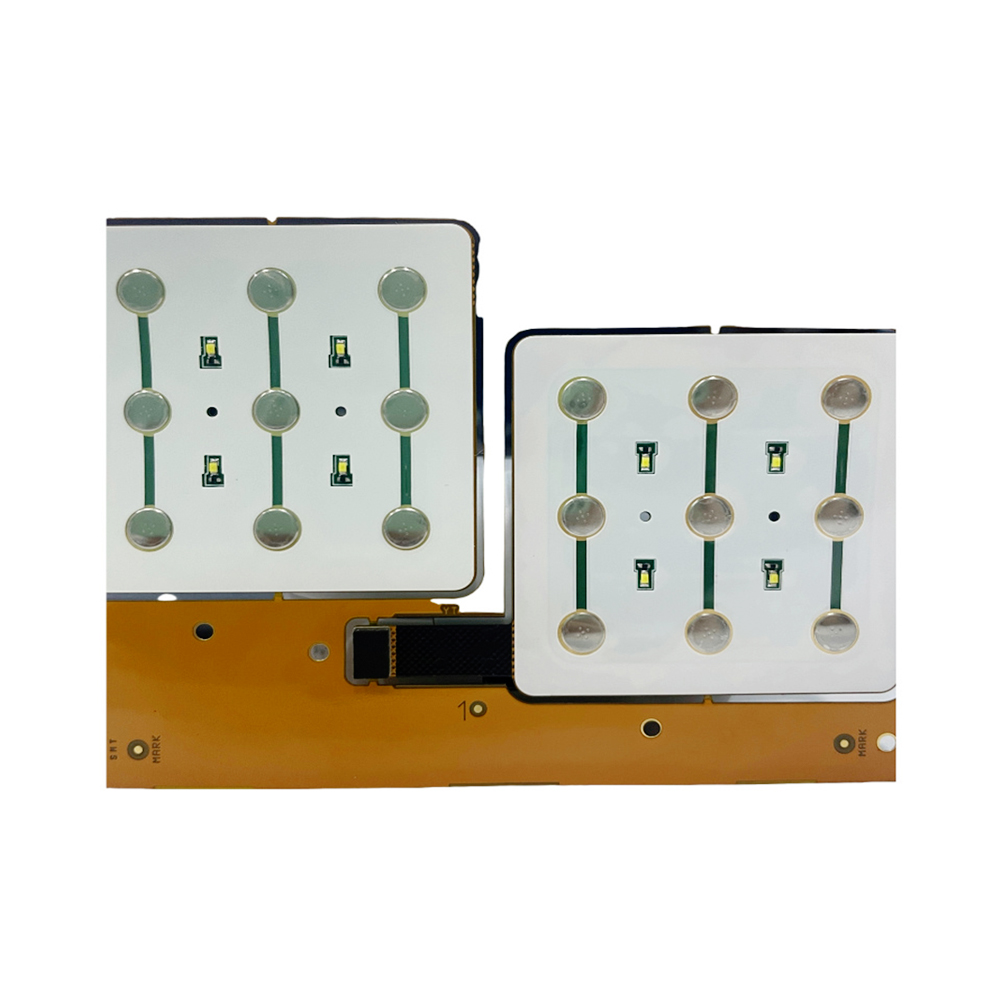

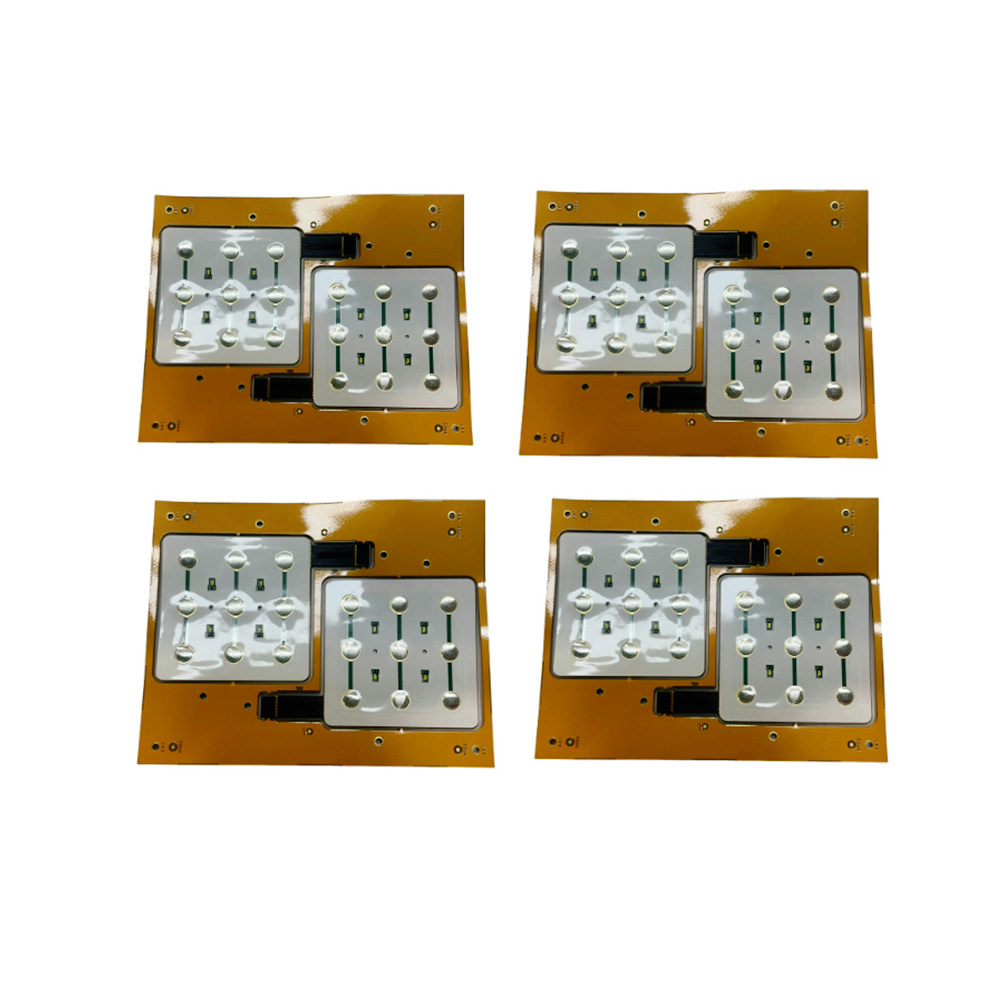

Clavier de téléphone mobile FPC haute performance, inaugurant une nouvelle ère d'interaction intelligente
Analyse complète de l'inspection des pieds de soudure des circuits imprimés flexibles : points techniques et indicateurs clés
Aspect de la soudure
Lors de l'inspection des pattes de soudure des circuits imprimés flexibles (FPC), il convient d'utiliser des microscopes à haute résolution et un logiciel d'analyse d'images professionnel afin d'évaluer précisément la micromorphologie de leur surface. Il faut vérifier que la surface de la patte de soudure présente une microstructure lisse et continue, et détecter d'éventuels défauts tels que des accumulations ou des insuffisances de soudure dues à des paramètres de soudage anormaux. Les accumulations de soudure peuvent engendrer une densité de courant locale anormale, augmentant ainsi le risque de court-circuit ; tandis qu'une quantité insuffisante de soudure ne permet pas la formation d'une couche intermétallique stable, ce qui compromet la résistance de la connexion et affecte gravement les performances électriques.
Parallèlement, grâce à la technologie de détection par imagerie thermique, il est possible de détecter la présence de joints secs et de défauts de soudure. À l'échelle micrométrique, ces défauts se manifestent par une liaison métallurgique incomplète entre la patte de soudure et le circuit imprimé flexible ou les broches du composant, avec des micro-espaces ou des vides visibles à l'interface. Sous l'effet de cycles de température et de contraintes dynamiques, la résistance de contact peut augmenter brusquement, entraînant des défaillances fonctionnelles telles qu'un mauvais contact et des interruptions de signal.
De plus, la forme et le contour des joints de soudure sont analysés par microscopie électronique à balayage (MEB) afin de déterminer leur régularité et de détecter la présence d'aspérités ou de bavures. Des joints de soudure irréguliers entraînent des réflexions et une diffusion du signal lors de la transmission ultérieure à haute vitesse, ce qui affecte son intégrité ; par ailleurs, soumis à des chocs mécaniques, ils sont susceptibles de se rompre en raison de la concentration des contraintes.
Taille de la pastille de soudure
Un instrument de mesure laser sans contact de haute précision est utilisé pour mesurer avec exactitude la longueur, la largeur et la hauteur des pastilles de soudure afin de garantir leur conformité aux spécifications optimisées en fonction des propriétés mécaniques des matériaux et des performances électriques. Des dimensions insuffisantes compromettent la capacité de transport de courant requise pour la résistance mécanique et la connexion électrique ; à l’inverse, des dimensions excessives modifient la distribution du champ électrique entre les pastilles adjacentes et augmentent le risque de court-circuit.
La technologie de détection par fluoroscopie aux rayons X est utilisée pour vérifier le degré de coïncidence des pastilles de soudure et des broches des composants, assurant un ancrage précis dans l'espace tridimensionnel et une surface de contact suffisante pour former un chemin de connexion électrique à faible résistance et garantir une bonne conductivité électrique.
Position de soudage
Un système de positionnement par vision industrielle et un équipement de détection par faisceau d'électrons de haute précision sont utilisés pour vérifier la bonne soudure des pattes de soudure sur les pastilles spécifiées du circuit imprimé flexible (FPC). Grâce à des algorithmes de reconnaissance d'images et à une technologie de positionnement par coordonnées, tout décalage est détecté. Un décalage des pattes de soudure entraîne une déviation de la connexion électrique avec les broches du composant, empêchant ainsi le bon fonctionnement de la connexion et pouvant provoquer des courts-circuits avec les pastilles ou circuits adjacents.
Une combinaison d'analyse de simulation de champ électromagnétique et de mesures réelles est utilisée pour vérifier si l'espacement entre les pattes de soudure et les composants et circuits environnants répond aux exigences de conception de compatibilité électromagnétique (CEM), évitant ainsi les problèmes d'interférences électriques tels que le couplage de champ électrique et les interférences de champ magnétique causés par un espacement trop petit, ainsi que les risques potentiels de court-circuit.
Qualité de soudage
Une machine d'essai de traction et un microscope à balayage ultrasonique (SAM) sont utilisés pour vérifier la résistance de la liaison et l'intégrité structurelle interne entre les pattes de soudure, le circuit imprimé flexible (FPC) et les broches des composants. La résistance à la traction des pattes de soudure est testée dans la plage de traction spécifiée afin de déterminer la solidité de la liaison. Si les pattes de soudure se desserrent ou se détachent facilement sous une contrainte normale, cela indique des défauts à l'interface de soudure et une qualité de soudure non conforme aux exigences.
Grâce à la technologie SAM, un contrôle non destructif de l'intérieur des pattes de soudure est effectué afin de détecter la présence de fissures, notamment après des tests de fiabilité tels que les cycles de température et les essais de vibrations mécaniques. Les fissures compromettent la continuité métallique à l'intérieur des pattes de soudure, bloquent le passage du courant, dégradent les performances électriques et, dans les cas les plus graves, entraînent une défaillance complète de la connexion.
Propreté des surfaces
L'analyse par chromatographie ionique et la spectroscopie dispersive en énergie (EDS) d'un microscope électronique à balayage permettent d'analyser la composition chimique de la surface des plots de soudure afin de détecter la présence de résidus de flux, d'impuretés ou de contaminants. Les substances chimiques présentes dans les résidus de flux réagissent chimiquement avec les métaux des plots de soudure et des circuits environnants dans un environnement humide et chaud prolongé, provoquant de la corrosion et entraînant une dégradation des performances électriques et une réduction de la fiabilité. Les impuretés et les contaminants peuvent introduire des milieux conducteurs ou isolants supplémentaires, déclenchant ainsi des défaillances électriques telles que des courts-circuits ou des mauvais contacts.
Performances électriques
Des analyseurs d'impédance et des testeurs de résistance d'isolement professionnels sont utilisés pour vérifier si les valeurs de résistance des pattes de soudure se situent dans la plage normale calculée à partir des paramètres de conception du circuit et des caractéristiques des matériaux. Une valeur de résistance excessive indique la présence d'une couche à haute résistance à l'interface de soudure et une résistance de contact excessive, ce qui affectera gravement l'intégrité de la transmission du signal et la stabilité de l'alimentation.
Un équipement de test d'isolation haute tension est utilisé pour tester les performances d'isolation entre les pattes de soudure afin de garantir que la résistance d'isolation entre les pattes de soudure adjacentes répond aux exigences de conception à la tension et à la fréquence de fonctionnement spécifiées, et qu'il n'y a pas de courant de fuite, afin de garantir le fonctionnement normal et la sécurité électrique du circuit.
Présentation du clavier de téléphone mobile FPC : des matériaux aux tendances futures
1. Quels sont les matériaux couramment utilisés pour les FPC des claviers de téléphones portables ?
Les matériaux les plus couramment utilisés sont le polyimide (PI) et le polyester (PET). Le PI offre une excellente flexibilité et une grande résistance à la chaleur ; il peut être plié à plusieurs reprises et supporte des températures allant jusqu’à 250 °C. Le PET, quant à lui, allie flexibilité et faible coût, ce qui le rend idéal pour les produits sensibles au prix.
2. Quels sont les avantages d'un clavier de téléphone portable FPC fabriqué en polyimide (PI) ?
Doté d'une flexibilité exceptionnelle, il peut être plié à de multiples reprises sans s'abîmer, s'adaptant ainsi à l'agencement interne complexe des téléphones portables. Sa grande résistance à la chaleur lui permet de supporter des environnements à haute température, garantissant le fonctionnement stable des téléphones portables quelles que soient les conditions thermiques. Enfin, sa bonne stabilité chimique et son isolation électrique assurent la fiabilité et la sécurité du circuit imprimé flexible du clavier.
3. Quels téléphones portables sont adaptés aux claviers de téléphone portable FPC fabriqués en polyester (PET) ?
Il est couramment utilisé dans les appareils électroniques grand public à bas prix, comme certains téléphones mobiles d'entrée de gamme. Ces téléphones étant particulièrement sensibles au coût, le circuit imprimé flexible (FPC) en PET, peu onéreux et facile à mettre en œuvre, répond à leurs exigences de base en matière de connexion de circuits.
4. Quel impact la flexibilité du clavier FPC du téléphone mobile a-t-elle sur l'utilisation des téléphones mobiles ?
Grâce à sa grande flexibilité, le circuit imprimé flexible (FPC) s'adapte mieux à l'espace interne irrégulier du téléphone mobile. Soumis aux mouvements et flexions quotidiens du téléphone, le FPC résiste aux dommages, assurant ainsi une transmission stable des signaux essentiels et améliorant la durabilité et la fiabilité de l'appareil.
5. La résistance à la chaleur du circuit imprimé flexible (FPC) du clavier du téléphone portable est-elle importante ?
C'est très important. Les téléphones portables génèrent de la chaleur lors de leur utilisation, notamment lors de longues sessions de jeu ou de la charge. Un circuit imprimé flexible (FPC) résistant à la chaleur garantit des performances stables même à haute température et prévient les problèmes tels que la défaillance des touches et les interruptions de signal.
6. Comment juger de la qualité du FPC du clavier de téléphone portable ?
On peut l'évaluer par un examen visuel afin de détecter des défauts tels que des rayures et des bulles ; effectuer des mesures dimensionnelles pour vérifier sa conformité aux exigences de conception ; tester ses performances électriques, notamment en vérifiant si des paramètres comme la résistance de contact et la résistance d'isolation sont normaux ; et également par des tests de fiabilité, tels que des tests de cycles de température haute et basse et des tests de vibration, afin de vérifier sa fiabilité et sa durabilité.
7. Quel impact la largeur et l'espacement des lignes du FPC du clavier du téléphone mobile ont-ils sur les performances ?
Lorsque la largeur et l'espacement des lignes atteignent un niveau de pointe, la transmission précise des signaux clés est assurée, et les interférences et les délais de transmission sont réduits. Des lignes plus fines et un espacement réduit permettent une production de circuits plus précise et améliorent l'intégration des circuits imprimés flexibles.
8. Le processus de production du clavier de téléphone portable FPC est-il complexe ?
Il s'agit d'un procédé relativement complexe. Il fait appel à des technologies de fabrication de précision avancées, telles que la photolithographie et la gravure de haute précision, qui imposent des exigences élevées aux équipements et aux processus de production. De plus, l'environnement de production doit être strictement contrôlé afin de garantir la qualité du produit.
9. Existe-t-il une différence dans l'application de la technologie FPC aux claviers de téléphones portables entre les smartphones haut de gamme et les smartphones ordinaires ?
Le choix des matériaux peut varier. Les smartphones haut de gamme privilégient les circuits imprimés flexibles (FPC) en polyimide (PI), matériau aux performances exceptionnelles répondant à leurs exigences de finesse, de performance et de fiabilité. Les smartphones plus classiques peuvent opter pour des FPC en PI ou en polyester (PET) en fonction du coût et des performances recherchées.
10. Le FPC du clavier de téléphone portable peut-il être appliqué aux téléphones portables industriels ?
Oui. Le FPC du clavier de téléphone portable en polyimide (PI) possède une bonne flexibilité, une bonne résistance à la chaleur et une bonne fiabilité, et peut s'adapter à l'utilisation des téléphones portables industriels dans des environnements difficiles, tels que des scénarios de température élevée, de vibrations et d'impact.
11. Quelle est la durée de vie du FPC du clavier de téléphone portable ?
Grâce à des structures et des matériaux optimisés, ce clavier offre une excellente résistance à l'usure et à la fatigue et peut généralement supporter des millions de cycles de frappe sans défaillance. Cependant, sa durée de vie réelle dépend de facteurs tels que la fréquence d'utilisation et l'environnement.
12. Quels problèmes peuvent survenir au niveau du FPC du clavier du téléphone portable dans un environnement à basse température ?
Si le matériau utilisé n'est pas résistant aux basses températures, il risque de devenir cassant et de perdre en flexibilité, ce qui fragilise le circuit imprimé flexible (FPC), affecte la transmission des signaux clés et peut entraîner des défaillances. En revanche, le polyimide (PI) conserve de bonnes performances dans une certaine plage de basses températures.
13. Comment la sensibilité du FPC du clavier du téléphone portable est-elle obtenue ?
Ceci est rendu possible grâce à une conception structurelle et une sélection de matériaux spécifiques. Par exemple, en adoptant une structure de contact optimisée et en l'associant à des matériaux conducteurs de haute sensibilité, il peut détecter avec précision les actions de l'utilisateur et réagir rapidement même à un léger contact.
14. Le FPC du clavier du téléphone portable sera-t-il affecté par les interférences électromagnétiques ?
Elle sera affectée dans une certaine mesure par les interférences électromagnétiques. Cependant, les circuits imprimés flexibles (FPC) de haute qualité peuvent en réduire l'impact grâce à une conception d'isolation électrique et à des mesures de blindage efficaces, garantissant ainsi la transmission stable des signaux essentiels.
15. Est-il difficile de réparer le FPC du clavier d'un téléphone portable ?
Sa réparation est relativement complexe. En raison de la finesse des circuits du FPC et de sa proximité avec d'autres composants du téléphone portable, toute réparation nécessite un équipement et des techniques professionnels ; une mauvaise manipulation risque d'endommager le FPC ou d'autres composants.
16. Quel est le cycle de production du FPC du clavier de téléphone mobile ?
Le cycle de production est influencé par de nombreux facteurs, tels que la quantité commandée, la complexité du processus de production et l'approvisionnement en matières premières. En général, la production de petits lots peut prendre de quelques jours à une semaine environ, tandis que la production de grands lots peut prendre plusieurs semaines.
17. Les exigences relatives aux FPC des claviers de téléphones mobiles sont-elles les mêmes pour les téléphones mobiles de marques différentes ?
Non. En raison des différences de positionnement, de conception et de cibles des différentes marques de téléphones mobiles, les exigences relatives aux performances, à la taille, à l'apparence, etc., du circuit imprimé flexible (FPC) varient. Par exemple, les marques de téléphones mobiles qui privilégient la finesse extrême ont des exigences plus élevées en matière de flexibilité et de finesse du FPC.
18. Le FPC du clavier du téléphone portable peut-il être personnalisé ?
Oui. En fonction des besoins des fabricants de téléphones mobiles, la forme, la taille, la disposition des circuits, le choix des matériaux, etc. du FPC peuvent être personnalisés pour répondre aux exigences de conception et fonctionnelles des différents téléphones mobiles.
19. Quelles sont les performances environnementales du FPC du clavier de téléphone portable ?
Les matériaux en polyimide (PI) et en polyester (PET) sont, par nature, respectueux de l'environnement lorsqu'ils répondent aux normes environnementales en vigueur. Toutefois, l'utilisation de réactifs chimiques non écologiques ou un traitement inadéquat lors du processus de production peuvent avoir un impact environnemental. Les écrans composites à fibres optiques (FPC) produits par les fabricants agréés répondent généralement aux exigences environnementales.
20. Quelle est la tendance de développement future du FPC pour clavier de téléphone mobile ?
À l'avenir, il est probable que les téléphones mobiles évoluent vers des appareils plus fins, plus légers, plus performants et plus intégrés. De nouvelles avancées en matière de matériaux sont envisageables, et les procédés de fabrication seront constamment améliorés afin de répondre aux exigences fonctionnelles et esthétiques toujours plus pointues.
Explorez l'univers unique des matériaux FPC : polyimide et polyester
Dans le processus de miniaturisation des dispositifs électroniques modernes, les circuits imprimés flexibles (FPC) jouent un rôle essentiel. Leurs performances dépendent largement des matériaux de leur substrat. Aujourd'hui, nous allons examiner deux matériaux couramment utilisés pour les FPC : le polyimide (PI) et le polyester (PET).
Les circuits imprimés flexibles (FPC) sont classés en fonction des matériaux utilisés pour leurs substrats. Voici les types les plus courants :
Les FPC sont classés selon les matériaux de leurs substrats. Voici les types les plus courants :
1. Polyimide (PI) :
Polyimide (PI)
●Flexibilité et résistance à la chaleur : D'une flexibilité exceptionnelle, ce matériau permet de multiples flexions sans dégradation significative. Il résiste à des températures élevées, généralement jusqu'à 250 °C en continu et même supérieures lors d'expositions de courte durée. Il est donc parfaitement adapté aux applications où le circuit imprimé flexible doit supporter des contraintes thermiques.
●Flexibilité et résistance à la chaleur : Il présente une flexibilité extrêmement élevée et peut être plié à plusieurs reprises sans dommage significatif. Il supporte des températures élevées, généralement jusqu'à 250 °C en continu, et même supérieures lors d'une exposition de courte durée. Cela le rend idéal pour les applications où le circuit imprimé flexible doit résister aux contraintes thermiques.
●Applications : Largement utilisé dans les smartphones, les tablettes et les objets connectés, il sert notamment, dans les smartphones, à connecter divers composants tels que l'écran, le module caméra et la batterie, sa flexibilité lui permettant de s'intégrer dans l'espace interne réduit.
●Applications : Il est largement utilisé dans les smartphones, les tablettes et les objets connectés. Dans les smartphones, il sert à connecter différents composants comme l'écran, le module caméra et la batterie, tirant parti de sa flexibilité pour s'adapter à l'espace interne réduit.
●Avantages : Résistance aux hautes températures, excellente stabilité chimique et bonne isolation électrique : ces propriétés garantissent un fonctionnement fiable dans différents environnements.
●Avantages : Résistance aux hautes températures, excellente stabilité chimique et bonne isolation électrique : ces caractéristiques garantissent un fonctionnement fiable dans différents environnements d’exploitation.
●Inconvénient: Son coût relativement élevé par rapport à d'autres matériaux flexibles peut augmenter le coût global de production dans le cadre d'une fabrication à grande échelle.
●Inconvénient: Comparé à d'autres matériaux flexibles, son coût est relativement élevé, ce qui peut augmenter le coût global de production dans le cadre d'une fabrication à grande échelle.
Polyester (PET) :
●Flexibilité et rentabilité : Offrant une bonne flexibilité, elle convient aux applications nécessitant un certain degré de flexion. Son rapport coût-efficacité la rend intéressante pour les produits sensibles au prix.
●Flexibilité et rentabilité : Il offre une bonne flexibilité et convient aux applications nécessitant une certaine capacité de flexion. C'est un choix économique et avantageux pour les produits sensibles au prix.
●Applications : Couramment utilisé dans les appareils électroniques grand public bon marché, comme certains téléphones portables d'entrée de gamme et les jouets électroniques simples, il permet d'effectuer des connexions de circuits basiques au sein de ces appareils.
●Applications : Il est couramment utilisé dans les appareils électroniques grand public à bas prix, comme certains téléphones portables d'entrée de gamme et les jouets électroniques simples. Il peut servir à réaliser des connexions de circuits basiques à l'intérieur de ces appareils.
●Avantages : Son faible coût, sa facilité de mise en œuvre et sa disponibilité relativement importante expliquent sa popularité dans les productions soucieuses des coûts.
●Avantages : Son faible coût, sa facilité de mise en œuvre et sa disponibilité relativement importante expliquent sa popularité dans les productions soucieuses des coûts.
●Inconvénient: Sa résistance à la chaleur est inférieure à celle du polyimide. Il ne supporte que des températures allant jusqu'à environ 120 °C, ce qui limite son utilisation dans les applications exigeant des températures élevées.
●Inconvénient: Sa résistance à la chaleur est inférieure à celle du polyimide. Elle ne supporte que des températures allant jusqu'à environ 120 °C, ce qui limite son utilisation dans les applications exigeant des températures élevées.
Clavier de téléphone mobile FPC : performances supérieures pour une expérience extraordinaire
À l'ère du développement fulgurant des smartphones, chaque détail compte pour l'expérience utilisateur. Notre carte de clavier pour téléphone mobile FPC (circuit imprimé flexible), grâce à ses performances supérieures et à ses procédés de fabrication avancés, est devenue une référence dans le domaine.
1. Procédés de fabrication avancés, garantissant la qualité des produits
Sélection des matériaux : Nous sélectionnons des matériaux de substrat flexibles de haute qualité, offrant une excellente flexibilité et stabilité. Ils s'adaptent à l'agencement spatial complexe à l'intérieur du téléphone portable et résistent efficacement aux contraintes telles que la flexion et l'étirement lors d'une utilisation quotidienne, garantissant ainsi la fiabilité à long terme du clavier.
Technologie de fabrication de précision : Nous utilisons des procédés de haute précision, tels que la photolithographie et la gravure, pour obtenir une production de lignes fines. La largeur et l'espacement des lignes atteignent un niveau de référence dans le secteur, garantissant une transmission précise des signaux clés et réduisant les interférences et les délais de transmission.
Contrôle qualité rigoureux :
●Inspection visuelle : À l'aide d'équipements de détection optique haute résolution, nous effectuons une inspection complète de la surface du clavier afin de nous assurer de l'absence de défauts tels que rayures, bulles et impuretés, et de garantir l'aspect parfait du produit.
●Mesure des dimensions : À l'aide d'instruments de mesure laser de haute précision, nous mesurons avec exactitude les dimensions du clavier, notamment la longueur, la largeur, l'épaisseur, ainsi que la position et l'espacement des touches, afin de garantir qu'elles répondent aux exigences de conception et s'adaptent parfaitement à la coque du téléphone portable.
●Tests de performance électrique : Grâce à un équipement de test électrique professionnel, nous détectons des paramètres tels que la résistance de contact et la résistance d'isolation des touches afin de garantir que les touches peuvent être allumées et éteintes de manière stable pendant le fonctionnement et que la transmission du signal est précise.
●Tests de fiabilité : Nous effectuons des tests de cyclage thermique (hautes et basses températures), des tests d'humidité, des tests de vibration, etc. sur le clavier afin de simuler l'utilisation du téléphone portable dans divers environnements difficiles et de vérifier la fiabilité et la durabilité du clavier.
2. Des performances supérieures pour une expérience utilisateur améliorée
1. Ultra-haute sensibilité : Les touches bénéficient d'une conception structurelle et de matériaux spécifiques, leur permettant de détecter avec précision les mouvements de l'utilisateur. Même une légère pression est instantanément réceptive, offrant ainsi une expérience de frappe fluide et précise.
2. Longue durée de vie : Les structures et matériaux clés, optimisés à de nombreuses reprises, présentent une excellente résistance à l'usure et à la fatigue. Ils peuvent supporter des millions de frappes sans défaillance, prolongeant ainsi considérablement la durée de vie des touches du téléphone portable.
3. Léger et portable : Les caractéristiques de légèreté et de finesse du FPC permettent à la carte clavier de répondre aux exigences fonctionnelles tout en réduisant efficacement le poids et l'épaisseur globaux du téléphone mobile, améliorant ainsi sa portabilité et son esthétique.
4. Bonne flexibilité : Il peut être plié et courbé en fonction de la forme de l'espace interne du téléphone portable, permettant ainsi une disposition interne plus compacte et offrant davantage de possibilités d'innovation en matière de conception de téléphones portables.
3. Large éventail de domaines d'application, répondant à des besoins divers
Notre clavier mobile FPC convient non seulement aux smartphones ordinaires, mais est également largement utilisé dans les domaines suivants :
1. Smartphones haut de gamme : Fournir des solutions de frappe de touches de haute qualité pour les smartphones haut de gamme qui recherchent des performances et une expérience utilisateur extrêmes, et améliorer la qualité et la compétitivité globales des téléphones mobiles.
2. Téléphones classiques : Sur les téléphones classiques, les touches restent le principal mode de fonctionnement. Notre clavier, grâce à sa grande fiabilité et sa longue durée de vie, assure un fonctionnement stable des téléphones classiques.
3. Téléphones mobiles industriels : Les téléphones mobiles industriels sont généralement utilisés dans des environnements difficiles. Notre clavier présente une excellente résistance aux chocs, aux vibrations et aux températures extrêmes, répondant ainsi aux exigences strictes des téléphones mobiles industriels.
4. Équipement médical : Certains équipements médicaux, tels que les appareils de diagnostic portables et les systèmes d'appel infirmière, nécessitent des claviers fiables pour leur fonctionnement. Nos produits, grâce à leur haute précision et leur stabilité, offrent des solutions de frappe sûres et fiables pour ces équipements.
Choisir notre clavier mobile FPC, c'est opter pour une qualité exceptionnelle, une technologie de pointe et un service irréprochable. Nous poursuivons nos efforts d'innovation afin de proposer à nos clients des produits et des solutions toujours plus performants et contribuer ainsi au développement de l'industrie de la téléphonie mobile. Si nos produits vous intéressent, n'hésitez pas à nous contacter. Nous serons ravis de collaborer avec vous pour bâtir un avenir meilleur !
