BGA ଆସେମ୍ବଲି କ'ଣ?
BGA ଆସେମ୍ବଲି ରିଫ୍ଲୋ ସୋଲଡରିଂ କୌଶଳ ବ୍ୟବହାର କରି ଏକ PCB ଉପରେ ଏକ ବଲ୍ ଗ୍ରିଡ୍ ଆରେ (BGA) ସ୍ଥାପନ ପ୍ରକ୍ରିୟାକୁ ବୁଝାଏ। BGA ହେଉଛି ଏକ ପୃଷ୍ଠ-ସ୍ଥାପିତ ଉପାଦାନ ଯାହା ବୈଦ୍ୟୁତିକ ଆନ୍ତଃସଂଯୋଗ ପାଇଁ ସୋଲଡର ବଲ୍ ର ଏକ ଆରେ ବ୍ୟବହାର କରେ। ଯେତେବେଳେ ସର୍କିଟ୍ ବୋର୍ଡ ଏକ ସୋଲଡର ରିଫ୍ଲୋ ଚୁଲି ଦେଇ ଯାଏ, ଏହି ସୋଲଡର ବଲ୍ ଗୁଡ଼ିକ ତରଳିଯାଏ, ବୈଦ୍ୟୁତିକ ସଂଯୋଗ ସୃଷ୍ଟି କରେ।
BGA ର ପରିଭାଷା
ବିଜିଏ:ବଲ୍ ଗ୍ରିଡ୍ ଆରେ
BGA ର ବର୍ଗୀକରଣ
ପିବିଜିଏ:ପ୍ଲାଷ୍ଟିକ୍BGA ପ୍ଲାଷ୍ଟିକ୍ ଏନକ୍ୟାପସୁଲେଟେଡ୍ BGA
ସିବିଜିଏ:ସିରାମିକ୍ BGA ପ୍ୟାକେଜିଂ ପାଇଁ BGA
ସିସିଏ:ସିରାମିକ୍ ସ୍ତମ୍ଭ BGA ସିରାମିକ୍ ସ୍ତମ୍ଭ
ଆକାରରେ ପ୍ୟାକେଜ୍ ହୋଇଥିବା BGA
ଟିବିଜିଏ:ବଲ୍ ଗ୍ରୀଡ୍ ସ୍ତମ୍ଭ ସହିତ ଟେପ୍ BGA
BGA ଆସେମ୍ବଲିର ପାହାଚଗୁଡ଼ିକ
BGA ଆସେମ୍ବଲି ପ୍ରକ୍ରିୟାରେ ସାଧାରଣତଃ ନିମ୍ନଲିଖିତ ପଦକ୍ଷେପଗୁଡ଼ିକ ସାମିଲ ଥାଏ:
PCB ପ୍ରସ୍ତୁତି: BGA ଲଗାଯିବା ପ୍ୟାଡଗୁଡ଼ିକରେ ସୋଲ୍ଡର ପେଷ୍ଟ ଲଗାଇ PCB ପ୍ରସ୍ତୁତ କରାଯାଏ। ସୋଲ୍ଡର ପେଷ୍ଟ ହେଉଛି ସୋଲ୍ଡର ମିଶ୍ରଧାତୁ କଣିକା ଏବଂ ଫ୍ଲକ୍ସର ମିଶ୍ରଣ, ଯାହା ସୋଲ୍ଡରିଂ ପ୍ରକ୍ରିୟାରେ ସାହାଯ୍ୟ କରେ।
BGA ର ସ୍ଥାନ: BGA ଗୁଡିକ, ଯେଉଁଥିରେ ତଳେ ସୋଲଡର ବଲ୍ ସହିତ ଏକୀକୃତ ସର୍କିଟ୍ ଚିପ୍ ଥାଏ, ପ୍ରସ୍ତୁତ PCB ଉପରେ ରଖାଯାଏ। ଏହା ସାଧାରଣତଃ ସ୍ୱୟଂଚାଳିତ ପିକ୍-ଏଣ୍ଡ୍-ପ୍ଲେସ୍ ମେସିନ୍ କିମ୍ବା ଅନ୍ୟାନ୍ୟ ଆସେମ୍ବଲି ଉପକରଣ ବ୍ୟବହାର କରି କରାଯାଏ।
ରିଫ୍ଲୋ ସୋଲଡରିଂ: ରଖାଯାଇଥିବା BGA ସହିତ ଏକତ୍ରିତ PCB କୁ ଏକ ରିଫ୍ଲୋ ଚୁଲି ମଧ୍ୟ ଦେଇ ଯାଇଥାଏ। ରିଫ୍ଲୋ ଚୁଲି PCB କୁ ଏକ ନିର୍ଦ୍ଦିଷ୍ଟ ତାପମାତ୍ରାରେ ଗରମ କରିଥାଏ ଯାହା ସୋଲଡର ପେଷ୍ଟକୁ ତରଳିଥାଏ, ଯାହା ଫଳରେ BGA ର ସୋଲଡର ବଲଗୁଡିକ ରିଫ୍ଲୋ ହୁଏ ଏବଂ PCB ପ୍ୟାଡ ସହିତ ବୈଦ୍ୟୁତିକ ସଂଯୋଗ ସ୍ଥାପନ କରେ।
ଶୀତଳୀକରଣ ଏବଂ ଯାଞ୍ଚ: ସୋଲଡର ରିଫ୍ଲୋ ପ୍ରକ୍ରିୟା ପରେ, ସୋଲଡର ସନ୍ଧିଗୁଡ଼ିକୁ ଦୃଢ଼ କରିବା ପାଇଁ PCBକୁ ଥଣ୍ଡା କରାଯାଏ। ତା'ପରେ ଏହାକୁ ଭୁଲ ଆଲାଇନମେଣ୍ଟ, ସର୍ଟସ୍ କିମ୍ବା ଖୋଲା ସଂଯୋଗ ଭଳି କୌଣସି ତ୍ରୁଟି ପାଇଁ ଯାଞ୍ଚ କରାଯାଏ। ଏହି ଉଦ୍ଦେଶ୍ୟରେ ସ୍ୱୟଂଚାଳିତ ଅପ୍ଟିକାଲ୍ ଯାଞ୍ଚ (AOI) କିମ୍ବା ଏକ୍ସ-ରେ ଯାଞ୍ଚ ବ୍ୟବହାର କରାଯାଇପାରେ।
ଦ୍ୱିତୀୟ ପ୍ରକ୍ରିୟା: ନିର୍ଦ୍ଦିଷ୍ଟ ଆବଶ୍ୟକତା ଉପରେ ନିର୍ଭର କରି, ସମାପ୍ତ ଉତ୍ପାଦର ନିର୍ଭରଯୋଗ୍ୟତା ଏବଂ ଗୁଣବତ୍ତା ସୁନିଶ୍ଚିତ କରିବା ପାଇଁ BGA ଆସେମ୍ବଲି ପରେ ସଫା କରିବା, ପରୀକ୍ଷଣ କରିବା ଏବଂ କନଫର୍ମଲ୍ ଆବରଣ ଭଳି ଅତିରିକ୍ତ ପ୍ରକ୍ରିୟା କରାଯାଇପାରେ।
BGA ଆସେମ୍ବଲିର ଲାଭ

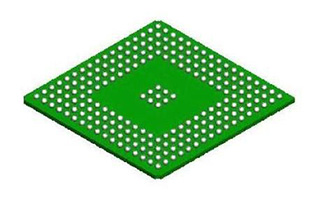

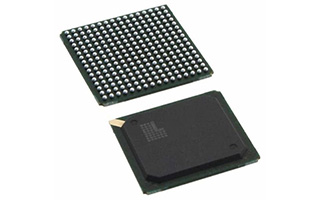

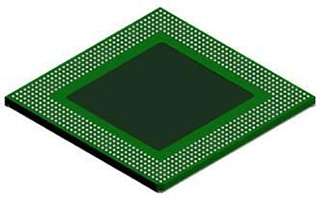

BGA ବଲ୍ ଗ୍ରିଡ୍ ଆରେ

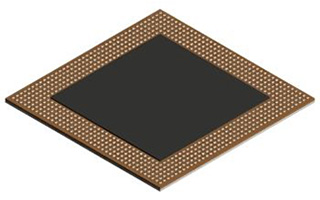

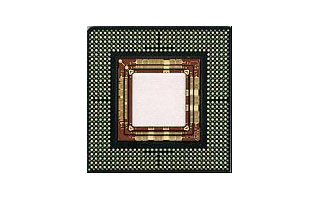

EBGA 680L
LBGA 160L

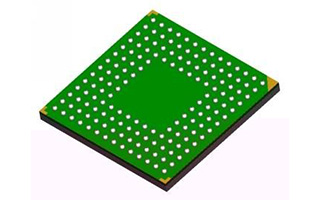

PBGA 217L ପ୍ଲାଷ୍ଟିକ୍ ବଲ୍ ଗ୍ରିଡ୍ ଆରେ

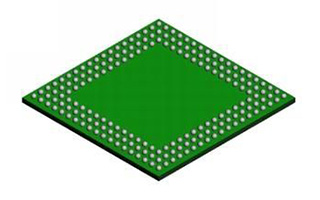

ଏସବିଜିଏ ୧୯୨ଏଲ
ଟିଏସବିଜିଏ ୬୮୦ଲି

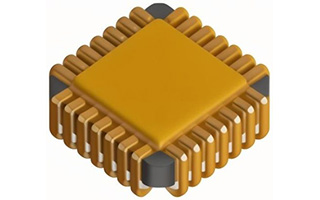

CLCC
ସିଏନଆର

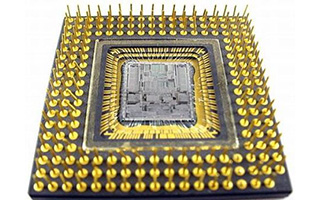

CPGA ସେରାମିକ୍ ପିନ୍ ଗ୍ରିଡ୍ ଆରେ

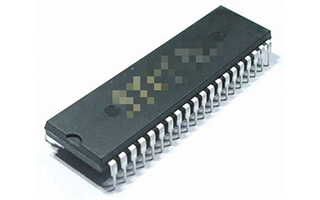

DIP ଡୁଆଲ୍ ଇନଲାଇନ୍ ପ୍ୟାକେଜ୍

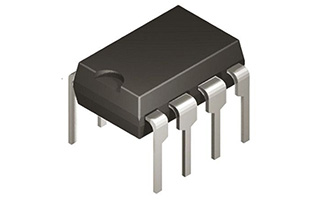

DIP-ଟ୍ୟାବ୍
ଏଫବିଜିଏ
୧. ଛୋଟ ପାଦଚିହ୍ନ
BGA ପ୍ୟାକେଜିଂରେ ଚିପ୍, ଇଣ୍ଟରକନେକ୍ଟ, ଏକ ପତଳା ସବଷ୍ଟ୍ରେଟ୍ ଏବଂ ଏକ ଏନକ୍ୟାପସୁଲେସନ୍ କଭର ଥାଏ। ଏଥିରେ କିଛି ଖୋଲା ଉପାଦାନ ଅଛି ଏବଂ ପ୍ୟାକେଜରେ ସର୍ବନିମ୍ନ ସଂଖ୍ୟକ ପିନ୍ ଅଛି। PCB ରେ ଚିପ୍ର ମୋଟ ଉଚ୍ଚତା 1.2 ମିଲିମିଟର ପର୍ଯ୍ୟନ୍ତ ହୋଇପାରେ।
୨. ଦୃଢ଼ତା
BGA ପ୍ୟାକେଜିଂ ଅତ୍ୟନ୍ତ ଦୃଢ଼। 20mil ପିଚ୍ ସହିତ QFP ପରି, BGA ରେ ଏପରି ପିନ୍ ନାହିଁ ଯାହା ବଙ୍କା କିମ୍ବା ଭାଙ୍ଗିପାରିବ। ସାଧାରଣତଃ, BGA ଅପସାରଣ ପାଇଁ ଉଚ୍ଚ ତାପମାତ୍ରାରେ BGA ପୁନଃକାର୍ଯ୍ୟ ଷ୍ଟେସନ୍ ବ୍ୟବହାର ଆବଶ୍ୟକ ହୁଏ।
3. ନିମ୍ନ ପରଜୀବୀ ପ୍ରେରଣା ଏବଂ କ୍ଷମତା
ଛୋଟ ପିନ୍ ଏବଂ କମ୍ ଆସେମ୍ବଲି ଉଚ୍ଚତା ସହିତ, BGA ପ୍ୟାକେଜିଂ କମ୍ ପରଜୀବୀ ଇଣ୍ଡକ୍ଟନ୍ସ ଏବଂ କ୍ୟାପାସିଟାନ୍ସ ପ୍ରଦର୍ଶନ କରେ, ଯାହା ଫଳରେ ଉତ୍କୃଷ୍ଟ ବୈଦ୍ୟୁତିକ କାର୍ଯ୍ୟଦକ୍ଷତା ମିଳିଥାଏ।
୪. ବୃଦ୍ଧି ହୋଇଥିବା ଷ୍ଟୋରେଜ୍ ସ୍ପେସ୍
ଅନ୍ୟାନ୍ୟ ପ୍ୟାକେଜିଂ ପ୍ରକାର ତୁଳନାରେ, BGA ପ୍ୟାକେଜିଂରେ ମାତ୍ର ଏକ ତୃତୀୟାଂଶ ପରିମାଣ ଏବଂ ପ୍ରାୟ 1.2 ଗୁଣ ଚିପ୍ କ୍ଷେତ୍ର ଅଛି। BGA ପ୍ୟାକେଜିଂ ବ୍ୟବହାର କରି ମେମୋରୀ ଏବଂ କାର୍ଯ୍ୟକ୍ଷମ ଉତ୍ପାଦଗୁଡ଼ିକ ସଂରକ୍ଷଣ କ୍ଷମତା ଏବଂ କାର୍ଯ୍ୟକ୍ଷମ ଗତିରେ 2.1 ଗୁଣରୁ ଅଧିକ ବୃଦ୍ଧି ହାସଲ କରିପାରିବେ।
୫. ଉଚ୍ଚ ସ୍ଥିରତା
BGA ପ୍ୟାକେଜିଂରେ ଚିପ୍ର କେନ୍ଦ୍ରରୁ ପିନ୍ଗୁଡ଼ିକର ସିଧାସଳଖ ପ୍ରସାରଣ ଯୋଗୁଁ, ବିଭିନ୍ନ ସିଗନାଲ୍ଗୁଡ଼ିକର ପ୍ରସାରଣ ପଥଗୁଡ଼ିକ ପ୍ରଭାବଶାଳୀ ଭାବରେ ସଂକ୍ଷିପ୍ତ ହୋଇଥାଏ, ଯାହା ସିଗନାଲ୍ ହ୍ରାସକୁ ହ୍ରାସ କରିଥାଏ ଏବଂ ପ୍ରତିକ୍ରିୟା ଗତି ଏବଂ ହସ୍ତକ୍ଷେପ ବିରୋଧୀ କ୍ଷମତାକୁ ଉନ୍ନତ କରିଥାଏ। ଏହା ଉତ୍ପାଦର ସ୍ଥିରତାକୁ ବୃଦ୍ଧି କରିଥାଏ।
୬. ଭଲ ତାପ ଅପଚୟ
କାର୍ଯ୍ୟ ସମୟରେ ଚିପ୍ ତାପମାତ୍ରା ପରିବେଶର ତାପମାତ୍ରା ପାଖରେ ପହଞ୍ଚିବା ସହିତ BGA ଉତ୍କୃଷ୍ଟ ତାପ ଅପଚୟ କାର୍ଯ୍ୟଦକ୍ଷତା ପ୍ରଦାନ କରେ।
୭. ପୁନଃକାର୍ଯ୍ୟ ପାଇଁ ସୁବିଧାଜନକ
BGA ପ୍ୟାକେଜିଂର ପିନ୍ଗୁଡ଼ିକୁ ତଳ ଭାଗରେ ସୁନ୍ଦର ଭାବରେ ସଜାଯାଇଛି, ଯାହା ଦ୍ଵାରା ଅପସାରଣ ପାଇଁ କ୍ଷତିଗ୍ରସ୍ତ ସ୍ଥାନଗୁଡ଼ିକୁ ଚିହ୍ନଟ କରିବା ସହଜ ହୋଇଥାଏ। ଏହା BGA ଚିପ୍ସର ପୁନଃକାର୍ଯ୍ୟକୁ ସହଜ କରିଥାଏ।
୮. ତାର ବିଶୃଙ୍ଖଳାରୁ ରକ୍ଷା ପାଇବା
BGA ପ୍ୟାକେଜିଂ କେନ୍ଦ୍ରରେ ଅନେକ ପାୱାର ଏବଂ ଗ୍ରାଉଣ୍ଡ ପିନ୍ ରଖିବା ପାଇଁ ଅନୁମତି ଦିଏ, I/O ପିନ୍ ପରିଧିରେ ସ୍ଥାନିତ ହୋଇଥାଏ। I/O ପିନ୍ଗୁଡ଼ିକର ବିଶୃଙ୍ଖଳିତ ୱାୟାରିଂକୁ ଏଡ଼ାଇ, BGA ସବଷ୍ଟ୍ରେଟ୍ ଉପରେ ପ୍ରି-ରାଉଟିଂ କରାଯାଇପାରିବ।
RichPCBA BGA ଆସେମ୍ବଲି କ୍ଷମତା
RICHPCBA ହେଉଛି PCB ନିର୍ମାଣ ଏବଂ PCB ଆସେମ୍ବଲି ପାଇଁ ବିଶ୍ୱସ୍ତରୀୟ ଏକ ପ୍ରସିଦ୍ଧ ନିର୍ମାତା। BGA ଆସେମ୍ବଲି ସେବା ହେଉଛି ଆମେ ପ୍ରଦାନ କରୁଥିବା ଅନେକ ସେବା ପ୍ରକାର ମଧ୍ୟରୁ ଗୋଟିଏ। PCBWay ଆପଣଙ୍କୁ ଆପଣଙ୍କର PCB ପାଇଁ ଉଚ୍ଚ-ଗୁଣବତ୍ତା ଏବଂ ମୂଲ୍ୟ-ପ୍ରଭାବଶାଳୀ BGA ଆସେମ୍ବଲି ପ୍ରଦାନ କରିପାରିବ। BGA ଆସେମ୍ବଲି ପାଇଁ ସର୍ବନିମ୍ନ ପିଚ୍ ଯାହା ଆମେ ସମାୟୋଜିତ କରିପାରିବୁ ତାହା ହେଉଛି 0.25mm 0.3mm।
PCB ନିର୍ମାଣ, ନିର୍ମାଣ ଏବଂ ଆସେମ୍ବଲିରେ 20 ବର୍ଷର ଅଭିଜ୍ଞତା ସହିତ ଏକ PCB ସେବା ପ୍ରଦାନକାରୀ ଭାବରେ, RICHPCBA ର ଏକ ସମୃଦ୍ଧ ପୃଷ୍ଠଭୂମି ଅଛି। ଯଦି BGA ଆସେମ୍ବଲିର ଚାହିଦା ଅଛି, ଦୟାକରି ଆମ ସହିତ ଯୋଗାଯୋଗ କରିବାକୁ ମୁକ୍ତ ହୁଅନ୍ତୁ!
