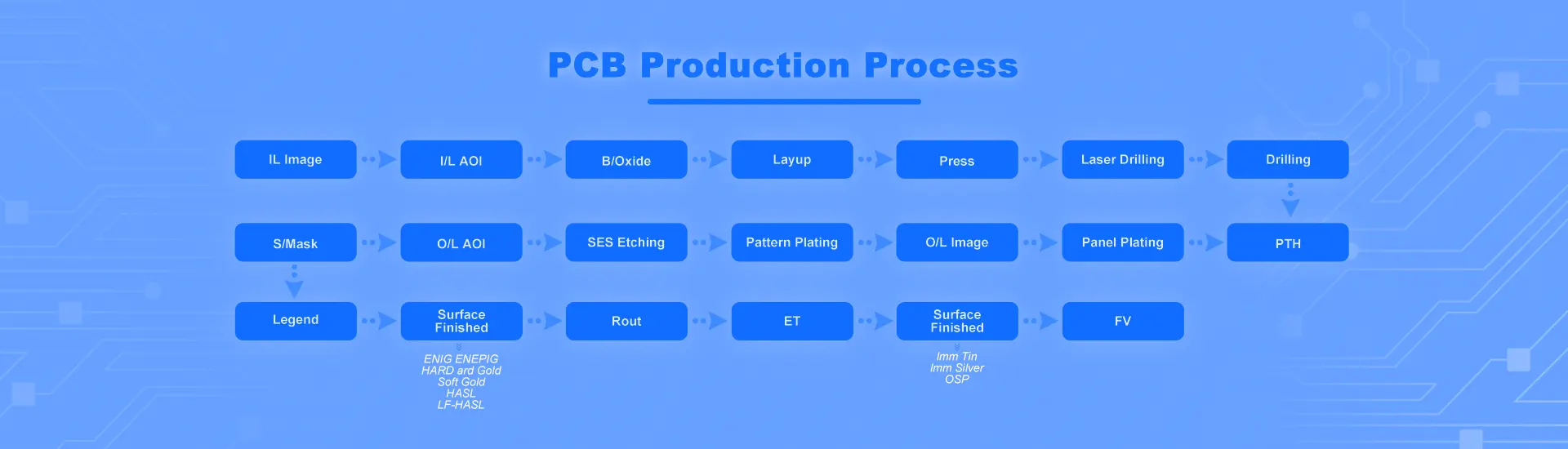

1. Гнуткая друкаваная схема (FPC) — гнуткая друкаваная схема, высоканадзейная і гнуткая друкаваная схема, вырабленая шляхам травлення на меднай фальзе з выкарыстаннем поліэфірнай плёнкі або полііміду ў якасці падкладкі для фарміравання схемы.

2. Характарыстыкі прадукту: ① Малы памер і малая вага: адпавядае патрэбам распрацоўкі высокай шчыльнасці, мініяцюрызацыі, лёгкасці, тонкасці і высокай надзейнасці; ② Высокая гнуткасць: можа свабодна перамяшчацца і пашырацца ў трохмернай прасторы, дасягаючы інтэграванай зборкі кампанентаў і правадных злучэнняў.

Прыкладанне FPC:

камера, відэакамера, CD-ROM, DVD, жорсткі дыск, ноўтбук, тэлефон, мабільны тэлефон, прынтар, факс, тэлевізар, медыцынскае абсталяванне, аўтамабільная электроніка, аэракасмічная і ваенная прадукцыя.

Па колькасці праводзячых слаёў іх можна падзяліць на аднабаковыя, двухбаковыя і шматслаёвыя.

Аднабаковая плата: праваднік толькі з аднаго боку

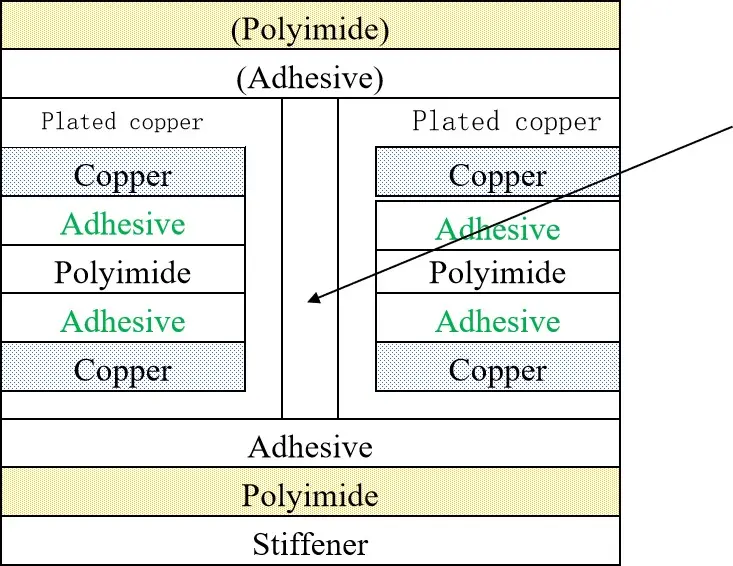

Двухбаковая плата: з абодвух бакоў ёсць 2 праваднікі, і для ўстанаўлення электрычнага злучэння паміж 2 праваднікамі выкарыстоўваецца скразны адтуліна (пераход) у якасці перамычкі. Скразны адтуліна — гэта невялікая медная адтуліна на сценцы адтуліны, якую можна падключыць да ланцугоў з абодвух бакоў.

Шматслаёвая плата: змяшчае 3 ці больш слаёў праваднікоў з больш дакладнай размяшчэннем.

За выключэннем аднабаковых плат, колькасць слаёў цвёрдай платы звычайна цотная, напрыклад, 2, 4, 6, 8 слаёў, галоўным чынам таму, што структура кладкі няцотных слаёў асіметрычная і схільная да дэфармацыі платы. З іншага боку, гнуткія друкаваныя платы адрозніваюцца тым, што ў іх няма праблемы дэфармацыі, таму распаўсюджаныя 3-, 5-слаёвыя і г.д.

Медная фальга падзяляецца на медзь, атрыманую электраасаджэннем (ED-медзь) і пракачаную адпаленую медзь (RA-медзь).

1 унцыя ≈ 35 мкм

Унцыя — гэта насамрэч адзінка вагі, роўная 1/16 фунта, прыблізна 28,35 г.

У вытворчасці друкаваных плат таўшчыня 1 унцыі медзі, выкладзенай пласка на плоскай паверхні ў адзін квадратны фут, вызначаецца як 1 унцыя. Таму часам кліенты просяць 28,35 г медзі, і мы павінны адразу разумець, што гэта патрабаванне да 1 унцыі медзі.

Функцыя паяльнай маскі: 1. павярхоўная ізаляцыя 2. абараняе ланцуг і прадухіляе яго пашкоджанне 3. прадухіляе трапленне ў ланцуг старонніх прадметаў, якія праводзяць ток, і выклікае кароткае замыканне

Існуе 2 тыпы матэрыялаў для паяльнай маскі: чарніла і пакрыццё

Чарніла, якія выкарыстоўваюцца для паяльнай маскі, звычайна святлоадчувальныя і называюцца вадкімі фотаіміджавымі чарніламі, скарочана LPI. Звычайна даступныя ў зялёным, чорным, белым, чырвоным, жоўтым, сінім і г.д. колерах.

Пакрыццё звычайна даступна ў жоўтым (некаторыя называюць бурштынавым), чорным і белым колерах. Чорны мае добрую зацямняльную здольнасць, а белы — высокую адбівальную здольнасць, што дазваляе замяніць белыя чарніла для падсветкі гнуткіх плат.

У выпадку з гнуткім кардонам, для падэшвы можна выкарыстоўваць як чарніла, так і коўдру. Дык як жа параўнаць перавагі і недахопы гэтых двух матэрыялаў? Калі ласка, звярніцеся да табліцы ніжэй:

Функцыя павярхоўнай аздаблення заключаецца ў прадухіленні акіслення паверхні медзі, забеспячэнні зваркі або злучальнага пласта.

Звычайна існуе некалькі метадаў аздаблення паверхні, як паказана ніжэй: спецыфікацыя для аздаблення паверхні.

OSP: Арганічныя кансерванты для паяння OSP: 0,2-0,5 мкм

Пакрыццё Ni/Au Пакрыццё Tin: 4-20 мкм

ENIG: Электрычнае нікелевае золата ENIG: 0,05-0,1 мкм

Пакрыццё Sn/Tin Пакрыццё золатам: 0,1-1 мкм

Апусканне Sn/Tin Апусканне волава: 0,3-1,2 мкм

Апусканне Ag Апусканне Ag:0,07-0,2 мкм.

Параўнанне выдаткаў: пакрыццё Ni/Au (ENIG) > пакрыццё Ag шляхам апускання > пакрыццё Sn/Tin (пакрыццё Sn/Tin шляхам апускання) > OSP.

У адрозненне ад цвёрдай кардона, гнуткі кардон не мае такой жа калянасці і механічнай трываласці, як цвёрды, таму яго нельга добра замацаваць шрубамі або ўстаўляць у слоты для карт. Звычайна яго неабходна замацаваць на прыладзе двухбаковым клеем, каб прадухіліць хістанне FPC пасля зборкі. Акрамя таго, двухбаковы клей можна выкарыстоўваць для мацавання элементаў калянасці да FPC.

DST (двухбаковы скотч), таксама вядомы як клей, адчувальны да ціску (PSA), — гэта двухбаковы клей, які выкарыстоўваецца для FPC.

Клей, адчувальны да ціску, можна падзяліць на звычайны клей, клей, устойлівы да высокіх тэмператур, клей, які праводзіць, і клей, які праводзіць цеплаправодны клей.

Звычайныя клеі ўключаюць 3M467, 3M468, токаправодныя клеі - 3M9703, 3M9713

Цеплаправодныя клеі ўключаюць 3M8805, 3M9882

Клей, устойлівы да высокіх тэмператур, адносіцца да клею, які можа вытрымліваць высокія тэмпературы пры павярхоўным мантажы на працягу кароткага перыяду часу і выкарыстоўваецца для плат, якія патрабуюць павярхоўнага мантажу. Звычайна выкарыстоўваюцца клеі 3M9460, 3M9077, 3M9079, TESA8853 і г.д.

Існуе некалькі тыпаў умацавальнікаў, як паказана ніжэй:

Нержавеючая сталь (SS): некаторыя кліенты паказваюць SUS на сваіх чарцяжах, але на самой справе гэта сталёвы элемент калянасці. SUS — гэта распаўсюджаны тып сталёвых лістоў.

AL: Алюміній

ФР4

Поліімід

Паліэстэр

Электрамагнітныя перашкоды (ЭМП) — распаўсюджаная з'ява, асабліва ў высокачастотных ланцугах. Для забеспячэння цэласнасці сігналу без скажэнняў неабходна электрамагнітнае экранаванне. Матэрыялы, якія выкарыстоўваюцца для электрамагнітнага экранавання FPC, у асноўным уключаюць сярэбраныя чарніла і сярэбраную чарнільную плёнку.

Сярэбраныя чарніла — гэта пастападобнае рэчыва з металічнымі часцінкамі срэбра і смалой. Іх можна друкаваць на цвёрдай кардоне, падобнай на шаўкаграфію, якая выкарыстоўваецца ў FPC, а затым запякаць і зацвярдзець. Каб прадухіліць акісленне срэбра на паветры, на сярэбраныя чарніла звычайна наносяць пласт чарнілаў або ахоўную плёнку.

Найбольш распаўсюджаныя формы падзяляюцца на формы для нажоў і сталёвыя формы. Дакладнасць формаў для нажоў нізкая, з дапушчальным адхіленнем ад формы каля +/-0,3 мм. Дакладнасць сталёвых формаў высокая, звычайная сталёвая форма складае каля +/-0,1 мм, а дакладная сталёвая форма — да +/-0,05 мм. Вядома, што кошт сталёвых формаў у некалькі ці нават дзясяткі разоў вышэйшы за кошт формаў для нажоў.

Формы для нажоў таксама вядомыя як мяккія інструменты, а сталёвыя формы таксама вядомыя як цвёрдыя інструменты.

Выкарыстоўвайце электрычны кантрольны прыбор, каб цалкам уключыць прадукт і праверыць наяўнасць сур'ёзных дэфектаў, такіх як абрыў, кароткае замыканне і г.д. у ланцугах прадукта. На этапе адбору проб колькасць адносна невялікая, таму, каб зэканоміць грошы на адкрыццё выпрабавальнай рамкі, для выпрабаванняў выкарыстоўваецца лятаючы зонд. Аднак выпрабаванні лятаючым зондам адносна складаныя і займаюць шмат часу, што прыводзіць да нізкай эфектыўнасці. Таму падчас масавай вытворчасці выпрабаванні праводзяцца з выкарыстаннем выпрабавальнай рамкі (прыстасавання, кандуктара).

Дэфекты, якія можна выявіць падчас электрычных праверак, ўключаюць: прадмет; абрыў; кароткае замыканне.

Варта звярнуць увагу на ўзнікненне дэфектаў падчас электрычнай праверкі: драпіны на паверхні дэталяў, выкліканыя электрычнымі зондамі для праверкі.

Праводзіць комплексную праверку асобных гатовых вырабаў у адпаведнасці са стандартамі кантролю

Існуе некалькі метадаў праверкі ў залежнасці ад розных патрабаванняў да прадукту, як паказана ніжэй:

① візуальны агляд

② мікраскапічнае даследаванне (мінімум 10X)

У асноўным правярайце знешні выгляд, у тым ліку драпіны, ўвагнутасці, маршчыны, акісленне, уздуцце, няправільнае сумяшчэнне паяльнай маскі, няправільнае сумяшчэнне свідравання, зазоры ў ланцугу, рэшткі медзі, староннія прадметы і г.д.
