يۇقىرى سۈپەتلىك PCB نى قانداق ئىشلەپچىقىرىش كېرەك؟ PCB ئىشلەپچىقىرىشنىڭ ئاساسلىق باسقۇچلىرى توغرىسىدا ئومۇميۈزلۈك قوللانما
PCB ئىشلەپچىقىرىش جەريانى
1-قەدەم: سانلىق مەلۇماتلارنى تەكشۈرۈش
ئىشلەپچىقىرىشتىن بۇرۇن، PCB ئىشلەپچىقارغۇچى خېرىدار تەمىنلىگەن تاختا ياساش سانلىق مەلۇماتلىرىنى، جۈملىدىن تاختا چوڭلۇقى، جەريان تەلىپى ۋە مەھسۇلات مىقدارىنى تەكشۈرىدۇ. ئىشلەپچىقىرىش پەقەت خېرىدار بىلەن كېلىشىم ھاسىل قىلغاندىن كېيىنلا داۋاملىشىدۇ.
2-قەدەم: ماتېرىيال كېسىش
خېرىدارنىڭ تاختا ياساش ئۇچۇرىغا ئاساسەن، ئىشلەپچىقىرىش تاختىلىرىنى تەلەپكە ماس كېلىدىغان كىچىك پارچىلارغا كېسىڭ. كونكرېت مەشغۇلاتلار: چوڭ تاختا ماتېرىيالى → MI تەلىپىگە ئاساسەن كېسىش → تاختاينى كېسىش → بۇلۇڭ كېسىش/گىرۋىكىنى سىلىقلاش → تاختاينى چىقىرىۋېتىش.
3-قەدەم: بۇرغىلاش
PCB تاختىسىدىكى ماس كېلىدىغان ئورۇنلاردا لازىملىق تۆشۈك دىئامېتىرىنى تېشىڭ. كونكرېت مەشغۇلاتلار: چوڭ تاختا ماتېرىيالى → MI تەلىپىگە ئاساسەن كېسىش → قاتتىقلاشتۇرۇش → بۇلۇڭ كېسىش/گىرۋەكنى سىلىقلاش → تاختا چىقىرىش.
4-قەدەم: مىس چۆكتۈرۈش
ئىزولياتورلۇق تۆشۈككە خىمىيىلىك ئۇسۇلدا نېپىز بىر قەۋەت مىس قۇيۇلىدۇ. كونكرېت مەشغۇلاتلار: قوپال ئۇۋىلاش → تاختا ئېسىش → ئاپتوماتىك مىس چۆكۈش لىنىيىسى → تاختاينى چۈشۈرۈش → %1 سۇيۇقلاندۇرۇلغان H2SO4 غا چىلاش → مىسنى قويۇقلاشتۇرۇش.
5-قەدەم: رەسىم يۆتكەش
رەسىملەرنى ئىشلەپچىقىرىش فىلىمىدىن تاختىغا يۆتكەڭ. كونكرېت مەشغۇلاتلار: كەندىر تاختىسى → فىلىم بېسىش → تۇرۇش → تەڭشەش → ئاشكارىلاش → تۇرۇش → تەرەققىي قىلدۇرۇش → تەكشۈرۈش.

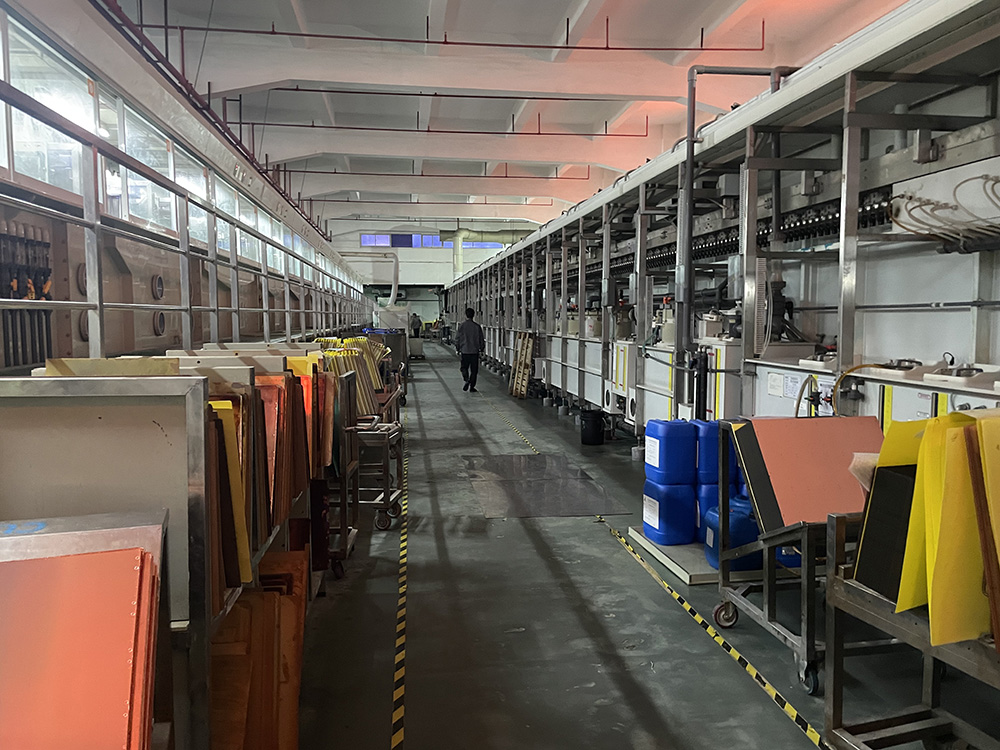

6-قەدەم: گرافىك قاپلاش
ئېلېكترو تاختاي ئارقىلىق توك يولى شەكلىنىڭ ئاشكارا مىس قەۋىتى ياكى تۆشۈك تېمىغا لازىملىق قېلىنلىقتىكى مىس قەۋىتى ۋە ئالتۇن نىكېل ياكى قەلەي قەۋىتى چاپلىنىدۇ. كونكرېت مەشغۇلاتلار: ئۈستۈنكى تاختا → ماينى يوقىتىش → ئىككىنچى دەرىجىلىك سۇدا يۇيۇش → مىكرو چىرىش → سۇدا يۇيۇش → كىسلاتالىق يۇيۇش → مىس قاپلاش → سۇدا يۇيۇش → كىسلاتالىق چىلاش → قەلەي قاپلاش → سۇدا يۇيۇش → ئاستىنقى تاختا.
7-قەدەم: پىلاستىنكىنى چىقىرىۋېتىش
ئېلېكترو قاپلاشنىڭ ئالدىنى ئالىدىغان قاپلاش قەۋىتىنى NaOH ئېرىتمىسى بىلەن ئېلىۋېتىپ، توك يولىغا كىرمەيدىغان مىس قەۋىتىنى ئاشكارىلاڭ.
8-قەدەم: ئويۇش
توك يولىغا كىرمىگەن قىسىملارنى خىمىيىلىك رېئاگېنت بىلەن چىقىرىۋېتىڭ.
9-قەدەم: لېھىملەش ماسكىسى
يېشىل پىلاستىنكىنىڭ رەسىملىرىنى تاختىغا يۆتكەڭ، بۇنىڭ ئاساسلىق مەقسىتى توك يولىنى قوغداش ۋە توك يولىغا قەلەي قوشۇلغان زاپچاسلارنىڭ لېھىملىنىشىنىڭ ئالدىنى ئېلىش.
10-قەدەم: يىپەك ئېكران
PCB تاختىسىغا تونۇغىلى بولىدىغان ھەرپلەرنى بېسىپ چىقىرىڭ. كونكرېت مەشغۇلاتلار: لېھىم ماسكىسى ئاخىرقى قېتىم قېزىپ بولغاندىن كېيىن، سوۋۇتۇپ قويۇپ، ھەرىكەتسىز تۇرۇڭ، ئېكراننى تەڭشەڭ، ھەرپلەرنى بېسىپ چىقىرىڭ ۋە ئاخىرىدا قېزىتىڭ.
11-قەدەم: ئالتۇن بارماقلار
تىققۇچنىڭ قاتتىقلىقى ۋە ئۇپراشقا چىدامچانلىقىنى ئاشۇرۇش ئۈچۈن، تىققۇچ بارمىقىغا لازىملىق قېلىنلىقتا نىكېل/ئالتۇن قەۋىتى سۈرۈڭ.
12-قەدەم: شەكىللەندۈرۈش
خېرىدار تەلەپ قىلغان شەكىلنى قېلىپ ياكى CNC ماشىنىسى ئارقىلىق تىشىڭ.
13-قەدەم: سىناق قىلىش
توك يولىنىڭ ئۈزۈلۈپ قېلىشى، قىسقا تۇتىشىش قاتارلىقلار كەلتۈرۈپ چىقارغان ئىقتىدار جەھەتتىكى نۇقسانلارنى كۆرۈش ئارقىلىق بايقاش تەس بولۇپ، ئۇچۇشچان زوند سىناق ئۈسكۈنىسى ئارقىلىق سىناق قىلغىلى بولىدۇ.
